由于本文示例中通过 OBJLoader 加载了 obj 模型，所以推荐使用 microapp-ar-three 中解决了兼容性问题的 three.js，在终端执行 npm i @douyin-microapp/microapp-ar-three 之后，可以在以下路径中找到：node_modules/@douyin-microapp/microapp-ar-three/libs/three.js。

Tracking AR 需要在抖音 1790（基础库 2.26.0）版本以上运行。

使用该算法需要提前准备一张识别图，由小程序团队根据识别图像提供对应的算法模型文件。识别图的格式应尽量符合以下标准：

识别图应为不小于 480 x 480 像素的图片。

识别图格式应为 jpg 格式。

识别图应小于 3M。

识别图命名格式。

◦

模板图：产品名_商品名_实物名_md5, 例如: douyin_chanel_coco_2c4796683b5cdae6ae52cfbb776fb540.jpg。

◦

测试图：产品名_商品名_实物名_test, 例如：douyin_chanel_coco_test.jpg。

如有多张图片在后面加数字，例如：douyin_chanel_coco_test1.jpg。

注意：图片名不要使用中文，可以用拼音代替。

识别图必须是 2D 平面图形，不支持 3D 物体等实体物作为触发物。

识别图中主要的影响因素是特征点，它多为色差较大的图案边缘的拐点（即图像灰度值发生剧烈变化后在边缘形成的曲率较大的点），可通过不同形态、不同形状的设计元素构造丰富的特征点。

图片纹理相似度高会对识图触发过程产生影响，建议通过组合、叠加、手绘等形式减少相似度高的纹理。

如识别图中需加入文字，建议对文字进行不同风格的艺术设计，尽量减少标准字体下的相似特征点，

识别图纹理需分布均匀，避免元素过于集中。

10.

识别图的相邻色块间的灰度值差别应尽量大。

11.

请使用高分辨率、高清晰度、高像素的识别图。不建议反光、过暗、有噪点、强曝光的图片作为识别图。

12.

明确要识别的区域，如果不是整图识别，一定要提前说明。

如果有在线上小程序中使用该算法能力的需求，请联系商务运营相关人员。商务运营合作请使用飞书扫下方二维码：

本文按照以下识别图和对应的算法模型文件完成示例程序的编写：

算法模型文件 recognition_model.dat

获取算法数据

在 AI/AR：足部识别（基于 three.js 和 microapp-ar-three）中我们了解到了如何绘制 AI/AR 场景中的相机，以及如何初始化 AlgorithmManager。接下来我们基于“将相机画在 canvas 上” 这一节的示例，获取 tracking AR 的算法数据。

由于 tracking AR 算法需要将识别图对应的算法模型拷贝到手机中去，并将目标路径传给 algorithm manager，所以需要先获取 recognition_model.dat 到小程序中，修改一下 AlgorithmModule.js 中的代码：

export function initTrackingArAlgorithm(_width, _height, onResultFallback) {
  cb = onResultFallback;
  width = _width;
  height = _height;

  const algModelPath =
    "https://lf3-developer.bytemastatic.com/obj/developer/misc/AI_AR_demo/recognition_model.dat";

  tt.downloadFile({
    url: algModelPath,
    success(res) {
      const options = {
        trackingAr: {
          modelPath: res.tempFilePath,
        },
      };

      tt.getAlgorithmManager({
        width: _width,
        height: _height,
        useSyncMode: true,
        requirements: ["trackingAr"],
        options: options,
        success: (algMgr) => {
          console.log("get algorithm Manager ~");
          console.log(algMgr);
          algorithmManager = algMgr.algorithmManager;
        },
        fail: (errMsg) => {
          console.log(errMsg);
        },
        complete: () => {
          console.log("get alg mgr complete");
        },
      });
    },
    fail(res) {
      console.log(`downloadFile调用失败`);
    },
  });
}

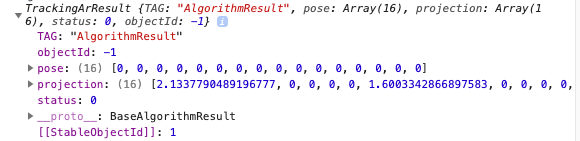

使用调试模式扫码运行小程序后，可以看到控制台中输出的算法结果如下：

其中 objectId 表示识别图对应的模型。我们可以输出一下 algorithmResult.objectId，相机画面对准两张图像的输出是不一样的，分别是 1 和 2，-1 表示没有检测到识别图：

完整的项目工程可在开发者工具中预览。接下来我们用两个模型来体现两个目标图的区别。

使用 three.js 绘制模型

我们先使用 three.js 绘制一个 box 模型：

let cubeMesh = null;
export function initModule(_canvas) {
  ...
  const cubeGeometry = new THREE.BoxGeometry(0.1, 0.1, 0.1);
  const cubeMaterial = new THREE.MeshNormalMaterial({
    side: THREE.DoubleSide,
  });
  cubeMesh = new THREE.Mesh(cubeGeometry, cubeMaterial);
  cubeMesh.matrixAutoUpdate = false;
  mixedScene.add(cubeMesh);
  ...
}

算法结果返回的 pose 和 projection 矩阵分别用于控制模型以及 three.js 相机，我们可以通过将两个矩阵赋值给 cubeMesh.matrix 以及 mixedCamera.projectionMatrix 来实现对模型的追踪：

function setMatrix(matrix, mat4) {
  matrix.set(...mat4);
}

export function onAlgorithmResult(algorithmResult) {
  console.log("algorithmResult.objectId = ", algorithmResult.objectId);
  setMatrix(cubeMesh.matrix, algorithmResult.pose);
  setMatrix(mixedCamera.projectionMatrix, algorithmResult.projection);
}

运行小程序，将相机对准两张图像中的任意一张，可看到对正方体模型追踪的效果：

使用 three.js 加载模型

有时候需要加载模型作为物体追踪的对象，本文用 logo.obj 这个 OBJ 模型作为示例。和之前的模型文件一样，我们通过上面的链接让小程序获取该模型，在 RenderModule.js 中添加以下代码：

const modelUrl = "https://lf3-developer.bytemastatic.com/obj/developer/misc/AI_AR_demo/logo.obj";

let trackingModel0 = null;
let trackingModel1 = null;
let trackingModelGroup = null;

let lastModelId = null;

function loadOBJModel(modelUrl) {
  const loader = new THREE.OBJLoader();
  loader.load(
    modelUrl,
    function (loadedMesh) {
      tt.showToast({
        title: "模型加载成功",
        duration: 2000,
        success(res) {},
        fail(res) {
          console.log(`showToast failed`);
        },
      });
      trackingModel1 = loadedMesh;
      trackingModel1.matrixAutoUpdate = false;
      trackingModel1.visible = false;
      trackingModelGroup.add(trackingModel1);

      const cubeMaterial = new THREE.MeshLambertMaterial({ color: "white" });

      trackingModel1.children.forEach(function (child) {
        child.material = cubeMaterial;
      });

      mixedScene.add(trackingModelGroup);
    },
    undefined,
    function (e) {
      tt.showToast({
        title: "模型加载失败",
        duration: 2000,
        success(res) {
          console.log(`${res}`);
        },
        fail(res) {
          console.log(`showToast failed`);
        },
      });
      console.error("load model error :: ", e);
    }
  );
}

export function initModule(_canvas) {
  ...
  trackingModelGroup = new THREE.Group();

  const cubeGeometry = new THREE.BoxGeometry(0.1, 0.1, 0.1);
  const cubeMaterial = new THREE.MeshNormalMaterial({
    side: THREE.DoubleSide,
  });
  trackingModel0 = new THREE.Mesh(cubeGeometry, cubeMaterial);
  trackingModel0.matrixAutoUpdate = false;
  trackingModel0.visible = false;

  trackingModelGroup.add(trackingModel0);

  loadOBJModel(modelUrl);
  ...
}

export function onAlgorithmResult(algorithmResult) {
  console.log("algorithmResult.objectId = ", algorithmResult.objectId);
  if (algorithmResult.objectId == -1) return;
  if (trackingModelGroup.children.length < algorithmResult.objectId) {
    console.error(
      `objectId = ${algorithmResult.objectId} not exist in model group!`
    );
    return;
  }

  if (lastModelId == null) {
    lastModelId = algorithmResult.objectId - 1;
    trackingModelGroup.children[lastModelId].visible = true;
  } else if (lastModelId != algorithmResult.objectId - 1) {
    trackingModelGroup.children[lastModelId].visible = false;
    lastModelId = algorithmResult.objectId - 1;
    trackingModelGroup.children[lastModelId].visible = true;
  }

  setMatrix(
    trackingModelGroup.children[lastModelId].matrix,
    algorithmResult.pose
  );
  setMatrix(mixedCamera.projectionMatrix, algorithmResult.projection);
}

运行小程序就可以看到物体追踪的效果：

完整的项目工程可在开发者工具中预览。
