准备工作

在阅读本教程前，更新 @douyin-microapp/microapp-ar-three 到最新版本，更新你的抖音开发者工具到 3.1.1 及以上版本，建议先阅读 microapp-ar-three 使用指南，并至少阅读到“将相机画在 canvas 上”这一步骤，本教程将省略这些步骤的讲解。

获取算法数据

参考算法 API 文档，我们可以指定 getAlgorithmManager 的 requirements 参数为 ['nail'] 来获取指甲位置识别的算法数据。修改 NailAlgorithmModule.js 中的 initNailAlgorithm 函数如下：

export function initNailAlgorithm(_width, _height, onResultFallback) {
  cb = onResultFallback;
  width = _width;
  height = _height;
  tt.getAlgorithmManager({
    width: _width,
    height: _height,
    useSyncMode: true,
    requirements: ["nail"],
    success: (algMgr) => {
      console.log("get algorithm Manager ~");
      console.log(algMgr);
      algorithmManager = algMgr.algorithmManager;
    },
    fail: (errMsg) => {
      console.log(errMsg);
    },
    complete: () => {
      console.log("get alg mgr complete");
    },
  });
}

然后我们可以修改 NailRenderModule.js 中的 onAlgorithmResult 函数如下：

export function onAlgorithmResult(algorithmResult) {
  if (algorithmResult.nailMaskResult.nailNum > 0) {
    console.log(
      "in nailRenderModule onAlgorithmResult :: algorithmResult = ",
      algorithmResult
    );
  }
}

此时 debug 小程序，当画面中出现指甲时，会在控制台中输出算法返回的结果。完整的项目可点击这里打开开发者工具预览。

使用 ArNailUtils 获取美甲模型

由于 NailAlgorithmResult 的 KeyPoints 中包含的指甲的特征点均为 2 维点，不太容易使用它们来构建一个带有纹理的美甲模型，因此 microapp-ar-three 中新增了一个 ArNailUtils 类，可调用类方法 getNailModelGroupByTexture，通过指定纹理来获得一个模型。同时，我们也提供了 getNailModelGroupByColor 接口，通过指定一个指甲颜色，获取一个带有默认纹理的美甲模型。简单起见，我们先使用 getNailModelGroupByColor 获取一个美甲模型。

首先，我们 import ArNailUtils：

import { ArNailUtils } from "../../miniprogram_npm/@douyin-microapp/microapp-ar-three/index";

接着我们调用 getNailModelGroupByColor 来获取一个美甲模型，指定 color 为 red，并将模型加入 Scene 中。

let nailModelGroup = null;
export function initModule(_canvas) {
  ...
  nailModelGroup = ArNailUtils.getNailModelGroupByColor({
    THREE: THREE,
    renderer: renderer,
    color: "red",
  });
  mixedScene.add(nailModelGroup);
  ...
}

此时，我们还需要获取算法数据来将模型贴在指甲的位置上，这时，我们需要引入 ArNailProcessor 来控制模型的位置：

import {
  ArNailUtils,
  ArNailProcessor,
} from "../../miniprogram_npm/@douyin-microapp/microapp-ar-three/index";

let arNailProcessor = null;

export function initModule(_canvas) {
  ...
  arNailProcessor = new ArNailProcessor({
    three: THREE,
  });
}

export function onAlgorithmResult(algorithmResult) {
  arNailProcessor.updateModels({
    algResult: algorithmResult,
    models: nailModelGroup,
    cameraWidth: canvasWidth,
    cameraHeight: canvasHeight
  });
}

完成后运行小程序，就可以看到模型已经贴在手指上了：

完整的项目可以点击这里打开开发者工具预览。

当然我们也可以自定模型纹理，这里我们可以使用 getNailModelGroupByTexture 接口来指定纹理，方便起见，这里以默认的高光纹理生成为例：

const highLightWidth = 512;
const highLightHeight = 512;
const highLightGeometryIndex = [0, 1, 4, 1, 2, 4, 2, 3, 4];

function getHighLightTexture(THREE, renderer, color) {
  // Highlight polygon
  const highLightVertices = new Float32Array([
    -0.17 * highLightWidth,
    0.25 * highLightHeight,
    1.0,
    -0.21 * highLightWidth,
    0.07 * highLightHeight,
    1.0,
    -0.21 * highLightWidth,
    -0.03 * highLightHeight,
    1.0,
    -0.16 * highLightWidth,
    -0.22 * highLightHeight,
    1.0,
    -0.14 * highLightWidth,
    0.02 * highLightHeight,
    1.0,
  ]);
  const highLightScene = new THREE.Scene();
  const highLightCamera = new THREE.OrthographicCamera(
    highLightWidth / -2,
    highLightWidth / 2,
    highLightHeight / 2,
    highLightHeight / -2,
    1,
    1000
  );
  const highLightRenderTarget = new THREE.WebGLRenderTarget(
    highLightWidth,
    highLightHeight
  );
  const highLightGeometry = new THREE.BufferGeometry();
  highLightGeometry.setAttribute(
    "position",
    new THREE.BufferAttribute(highLightVertices, 3)
  );
  highLightGeometry.setIndex(highLightGeometryIndex);
  const highLightMaterial = new THREE.MeshBasicMaterial({
    color: new THREE.Color(0xffffff),
  });

  const highLightModel = new THREE.Mesh(highLightGeometry, highLightMaterial);
  highLightModel.position.z = -10;

  // set nail color
  highLightScene.add(highLightModel);
  renderer.setRenderTarget(highLightRenderTarget);
  const originColor = new THREE.Color();
  renderer.getClearColor(originColor);
  renderer.setClearColor(color);
  renderer.render(highLightScene, highLightCamera);
  renderer.setClearColor(originColor, renderer.getClearAlpha());
  renderer.setRenderTarget(null);

  return highLightRenderTarget.texture;
}

上面这个函数会生成一张尺寸为 512*512 的美甲模型纹理，接下来我们用这个函数生成一张纹理，调用

getNailModelGroupByTexture 接口生成一个美甲模型：

export function initModule(_canvas) {
  ...
  const highLightTexture = getHighLightTexture(THREE, renderer, 'blue')

  nailModelGroup = ArNailUtils.getNailModelGroupByTexture({
    THREE: THREE,
    texture: highLightTexture
  });
  ...
}

运行小程序，我们就可以看见蓝色的指甲模型了。

ArMixer 渲染美甲模型

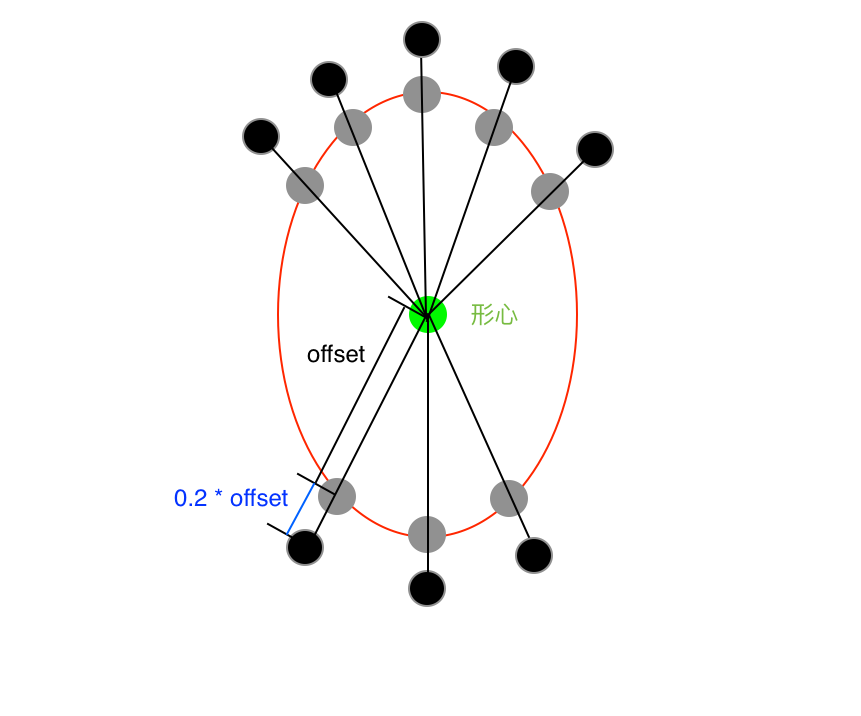

虽然我们成功渲染了美甲模型，并让它跟随相机移动，但是我们发现模型边缘是多边形，并不平滑，并且比指甲要大一圈，这是因为指甲算法数据对每个指甲都给出了 8 个 2 维的坐标点，但这 8 个坐标点实际上是紧贴着指甲边缘的，在下图表示为灰色点：

如果直接用灰色点构建一个美甲模型，边缘是不平滑的。参考 NailAlgorithmResult，我们发现算法数据还返回了一张 maskTexture，覆盖的范围是上图的红色部分，也就是指甲部分。因此我们可以将这 8 个点向外移动一段距离（移动方向是形心到各点的方向，距离是两点距离的 0.2 倍，如上图所示），使得生成的指甲模型覆盖红色部分，然后利用 maskTexture 只保留红色部分，这样我们就得到了一个边缘平滑的指甲模型。另外还需要注意，这 8 个点也起到纹理锚点的作用，对应的纹理坐标如下图所示：

自制模型纹理的时候需要考虑一下以上两个条件，避免出现模型纹理大小不合适的情况的情况。ArMixer 处理了上述流程，和 ArFootProcessor 一样，我们需要先将模型渲染到一张 texture 上，交给 ArMixer。然后在 onFrame 中更新这个纹理。

let arMixer = null;

let modelScene = null;
let modelCamera = null;
let modelRenderTarget = null;

export function initModule(_canvas) {
  modelRenderTarget = new THREE.WebGLRenderTarget(
    _canvas.width,
    _canvas.height
  );

  modelCamera = new THREE.OrthographicCamera(
    _canvas.width / -2,
    _canvas.width / 2,
    _canvas.height / 2,
    _canvas.height / -2,
    1,
    1000
  );

  modelScene = new THREE.Scene();
  modelScene.add(nailModelGroup);

  arMixer = new ArMixer({
    three: THREE,
    processors: [arNailProcessor],
    cameraTexture: cameraTexture,
    modelTexture: modelRenderTarget.texture,
    mixedTextureWidth: _canvas.width,
    mixedTextureHeight: _canvas.height,
  });

  let planeGeometry = new THREE.PlaneGeometry(_canvas.width, _canvas.height);
  let planeMaterial = new THREE.ShaderMaterial({
    uniforms: {
      mixedTexture: { value: arMixer.mixedTexture },
    },
    vertexShader: vertexShaderSource,
    fragmentShader: fragmentShaderSource,
  });
  ...
}

export function onFrame(cameraData) {
  if (cameraTexture.image.data == null) {
    cameraTexture.copy(
      new THREE.DataTexture(
        cameraData.data,
        cameraData.width,
        cameraData.height,
        THREE.RGBAFormat
      )
    );
    cameraTexture.flipY = true;
  } else {
    cameraTexture.image.data = cameraData.data;
  }

  mixedPlane.material.uniformsNeedUpdate = true;
  cameraTexture.needsUpdate = true;

  const originClearAlpha = renderer.getClearAlpha();
  renderer.setRenderTarget(modelRenderTarget);
  renderer.setClearAlpha(0.0);
  renderer.render(modelScene, modelCamera);
  renderer.setClearAlpha(originClearAlpha);
  renderer.setRenderTarget(null);

  arMixer.render({
    renderer: renderer,
  });

  renderer.render(mixedScene, mixedCamera);
}

为了避免模型和 maskTexture 不同步的问题，我们可以将 renderer 的 ClearAlpha 设置为 0.0，避免在移动过程中出现 ClearColor 的情况。然后运行小程序，我们就可以看到边缘光滑的美甲模型了：

完整的项目可点击这里打开开发者工具预览。
