iOS Metal 渲染模式
收藏简介
iOS Metal 渲染模式是平台推出的专项性能优化工具，基于 Apple Metal 图形 API 开发，替代传统 OpenGL ES 渲染方式，针对 iOS 设备的图形渲染流程进行深度优化，聚焦小游戏渲染卡顿、帧率低、功耗高三大核心痛点，接入过程极简高效，可在分钟级内完成配置与验证，提升小游戏在 iOS 端的运行流畅度和用户体验。
背景
现阶段，基于 Unity 引擎构建的抖音小游戏，在技术架构上遵循统一的跨平台实现范式：游戏核心逻辑以 WebAssembly 形式编译运行，以此兼顾跨平台兼容性与执行性能，图形渲染管线则依托 OpenGL ES 标准接口完成绘制逻辑的封装与调用。

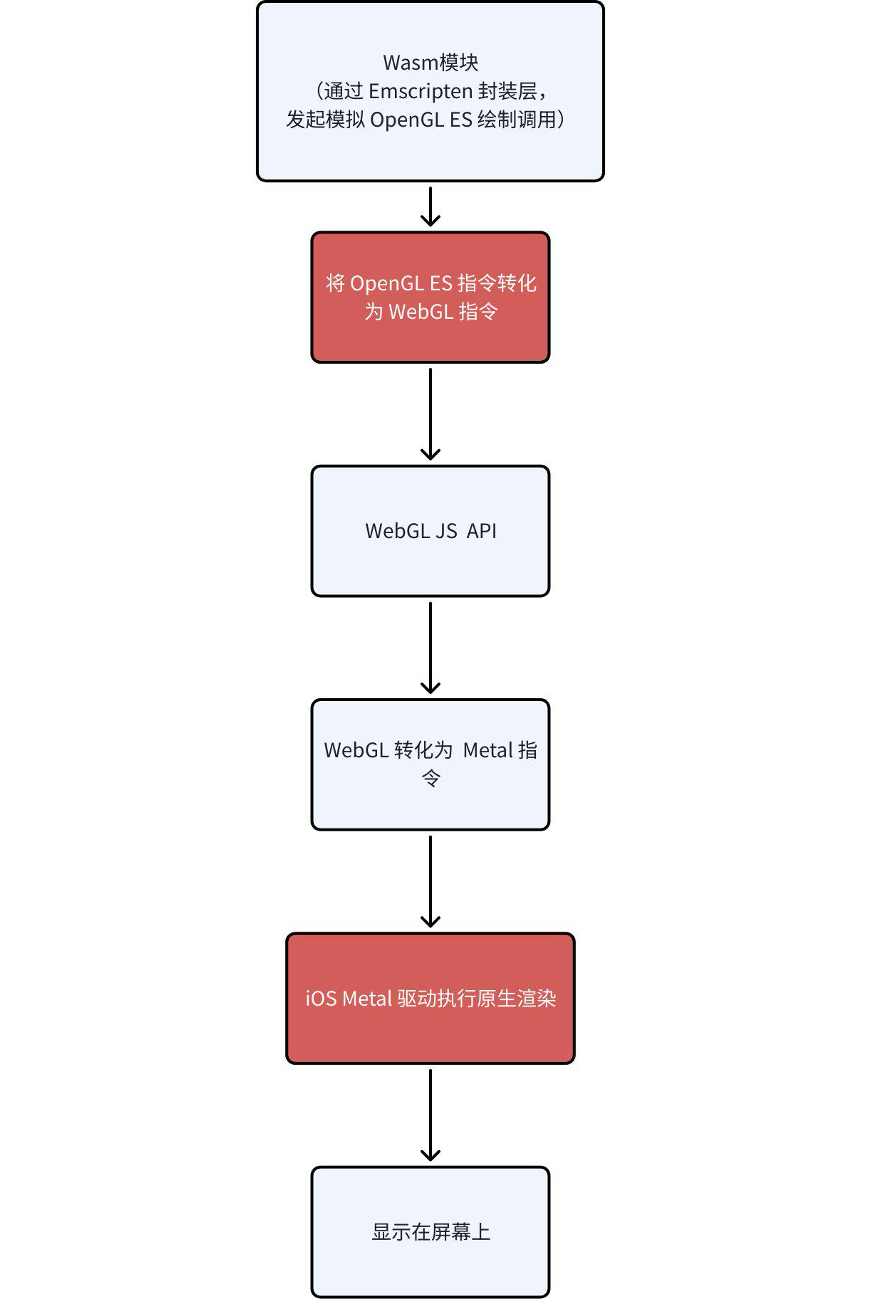

以下是iOS渲染路径的流程图：
从 iOS 端渲染流程图可直观发现，现有渲染链路存在两级串行指令转换环节，是制约渲染性能的关键瓶颈：第一级转换发生在编译与运行层，由 Emscripten 将上层 OpenGL ES 指令转译为 Web 标准的 WebGL 指令；
第二级转换发生在系统底层，鉴于苹果已全面终止 OpenGL ES 的技术维护与迭代，iOS 系统内核需通过兼容层将 WebGL 指令翻译为平台原生 Metal 图形指令，方可交由 GPU 执行渲染。
连续的指令转译与适配过程，会引入显著的 CPU 指令解析开销与 GPU 管线调度损耗，最终造成小游戏帧率波动、渲染延迟升高等性能问题。
Metal 技术原理与性能收益

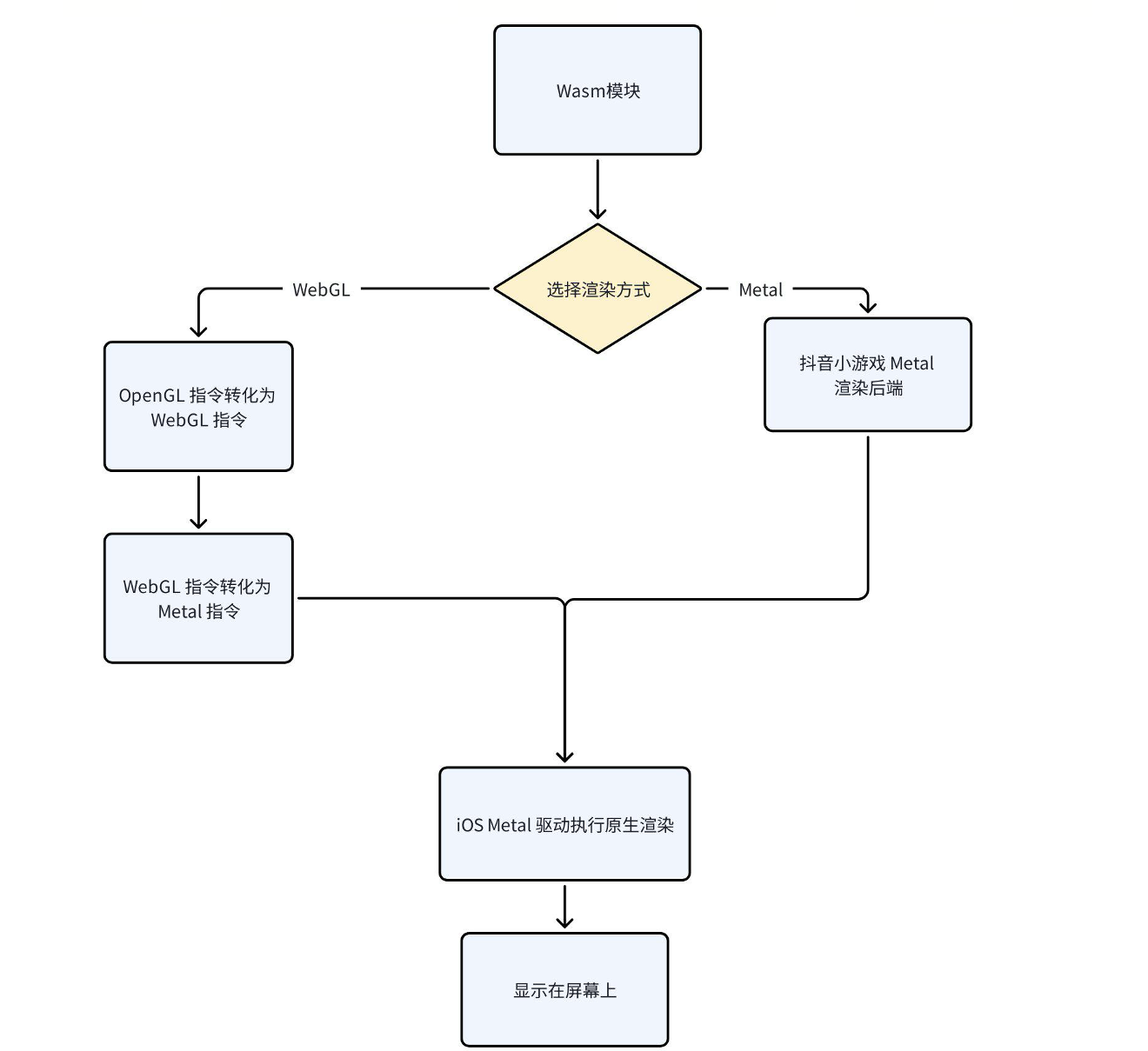

面对 iOS 平台传统小游戏渲染架构的固有缺陷，抖音所提供的 Metal 技术方案实现了原生 Metal 渲染后端的直接适配，有效破除了传统链路中两级指令串行转换带来的性能桎梏。项目接入 Metal 原生渲染方案后，全新的渲染执行流程如下：
性能收益
优化类别 | 优化收益 |
帧耗时 | 降低10～15% |
功耗 | 降低10～15% |
前提条件
- 1.安装团结引擎 版本 ≥ 1.6.8；
- 2.确保 TTSDK 版本 ≥ 6.6.8，抖音 app 版本 ≥ 36.5.0，低版本抖音会自动降级为 WebGL；
- 3.游戏仅用团结引擎开发，不涉及其他引擎或多引擎混合（Cocos、Unity+Cocos 等）；
- 4.Android、PC 及抖音开发者工具暂不支持 Metal 渲染，将自动降级为 WebGL；
- 5.仅支持在 iOS>=14 的机型上运行，低版本iOS系统会自动降级为 WebGL。
接入流程

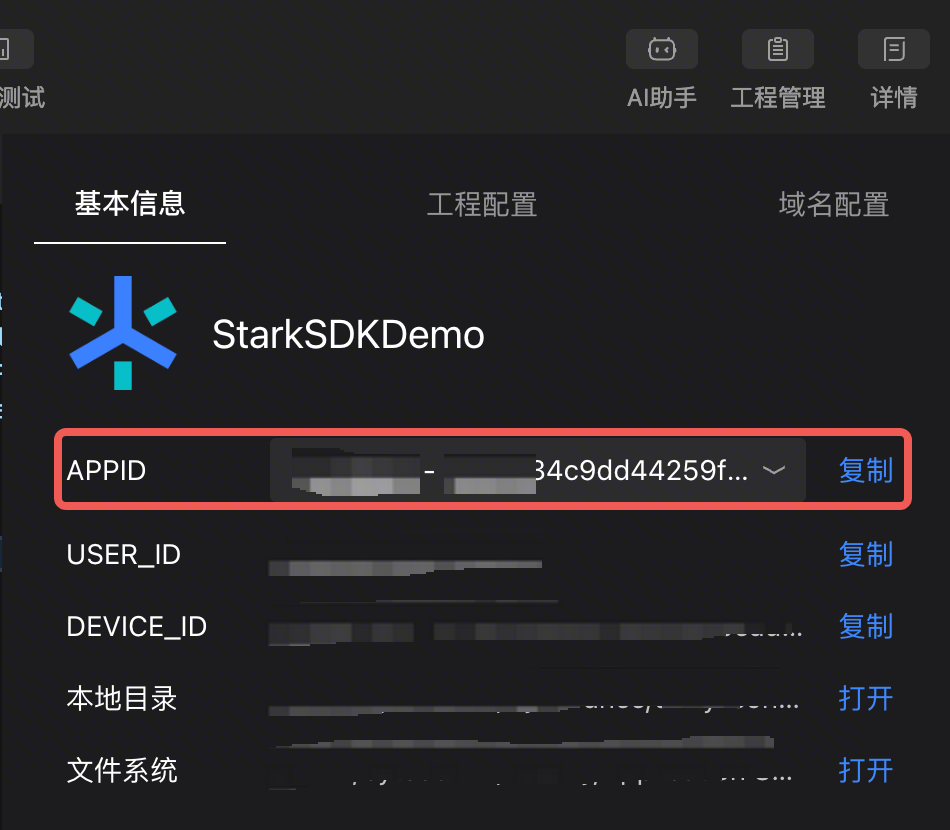

1.提交配置所需信息
2.SDK 配置

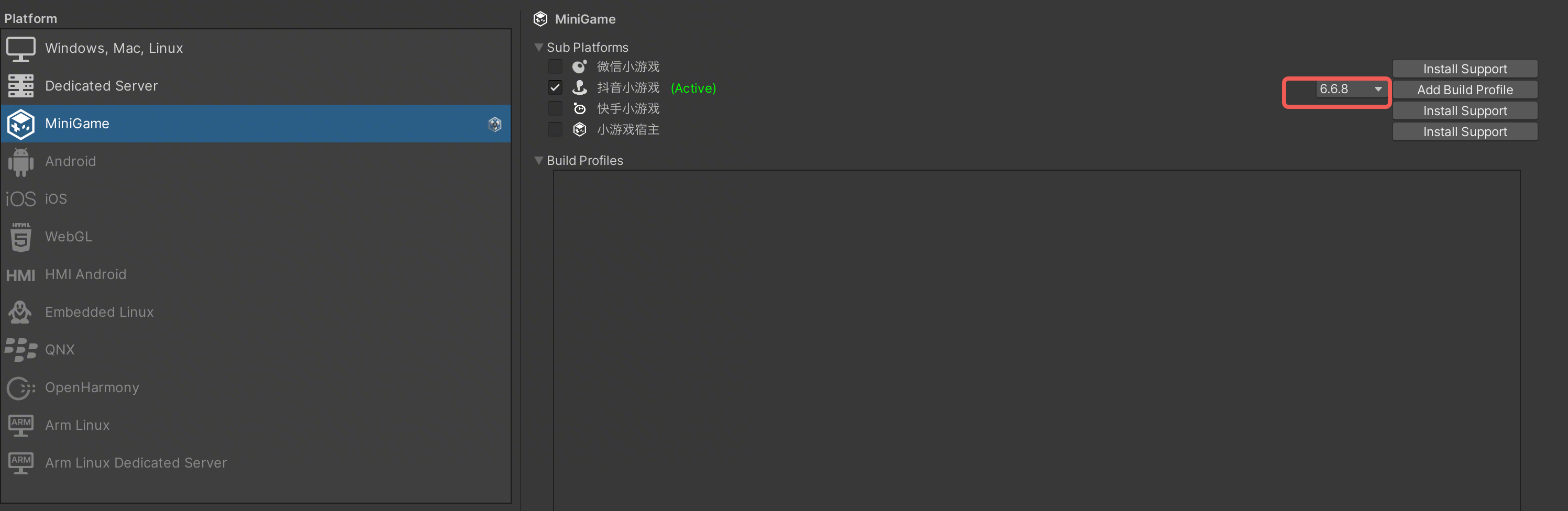

- •在团结引擎中选择 TTSDK 6.6.8 及以上版本，确保 Metal 功能支持。
- •确认平台设置中 “抖音小游戏” 为活跃子平台（Active）。
3.团结引擎打包配置调整

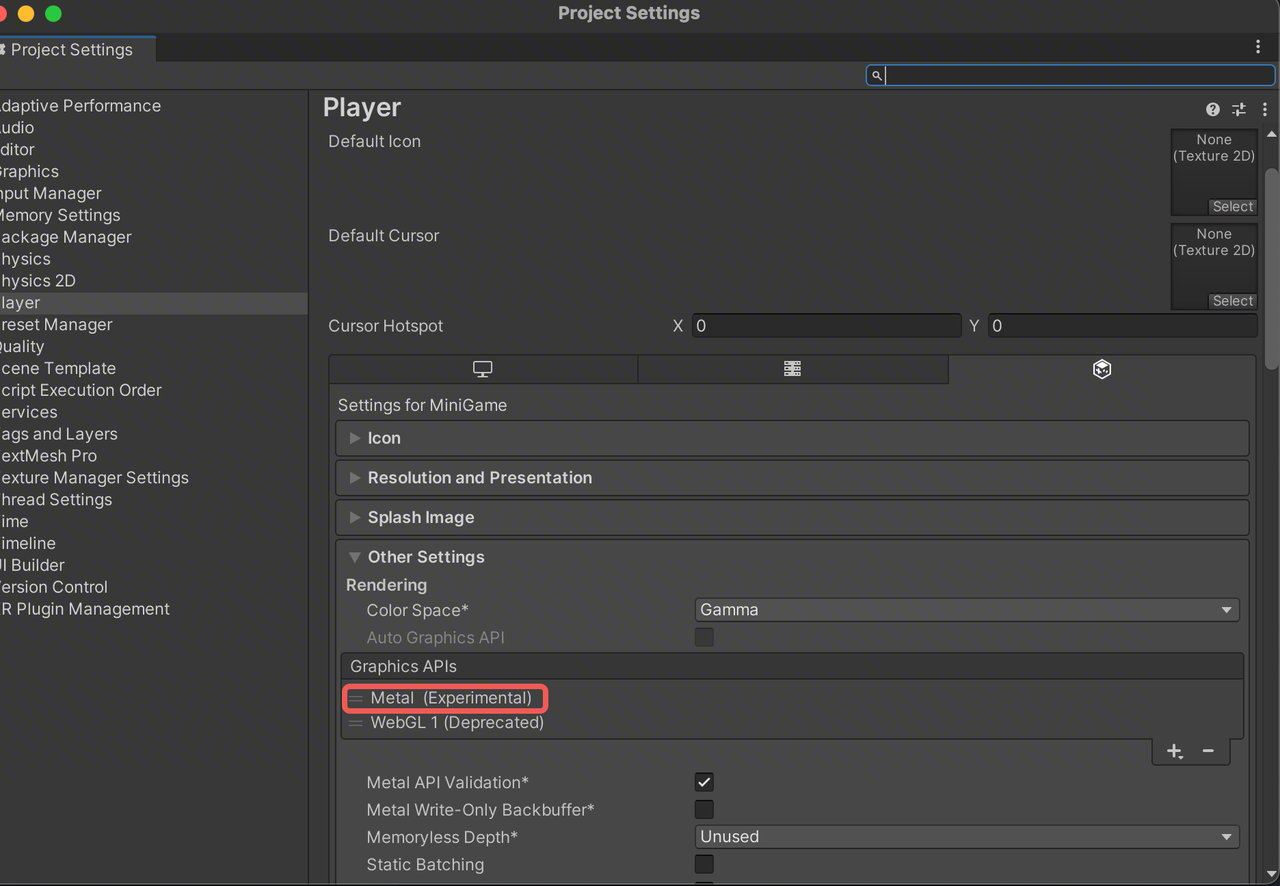

- •打开 Project Settings，进入 Other Settings 选项。
- •在 Graphics APIs 中添加 Metal（Experimental），保留现有必要配置。
- •按正常打包流程执行。

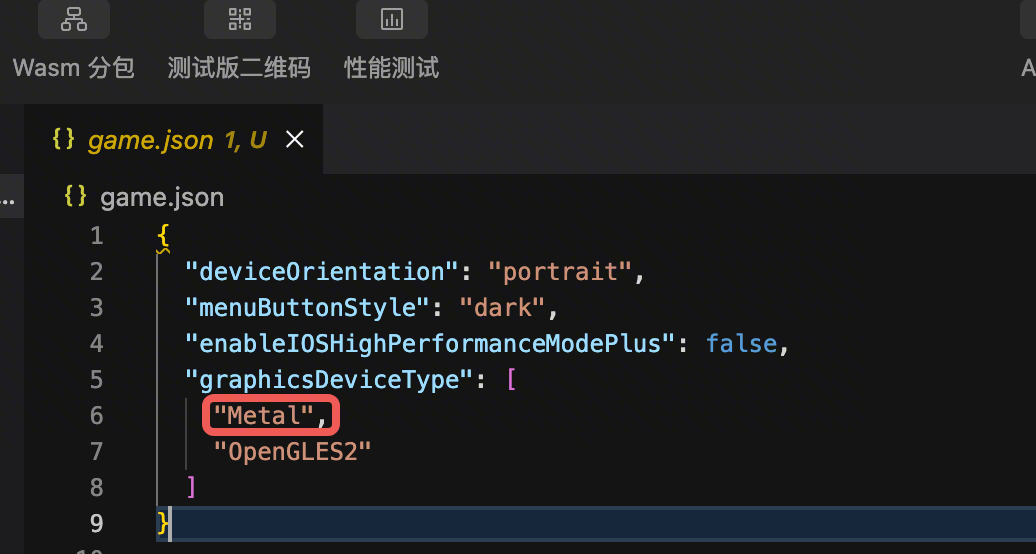

4.验证 game.json 配置
- •打包完成后，上传到抖音开发者工具，检查工程目录下的 game.json 文件。
- •确认文件中包含 graphicsDeviceType 配置，且包含“Metal”字段。
- •不修改 graphicsDeviceType 相关内容，避免 Metal 功能失效。
注意事项
分包相关

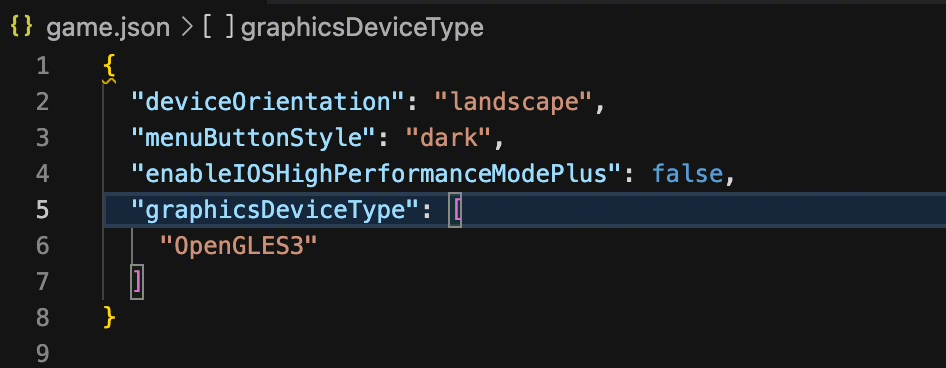

若已启用分包能力，则 WebGL 和 Metal 模式均需执行分包收集操作。若需切换至 WebGL 模式，可直接移除
graphicsDeviceType配置项中关于 Metal 的相关设置，此时打包生成的包体即为 WebGL 模式，即可开展后续分包函数的收集工作。
FAQ

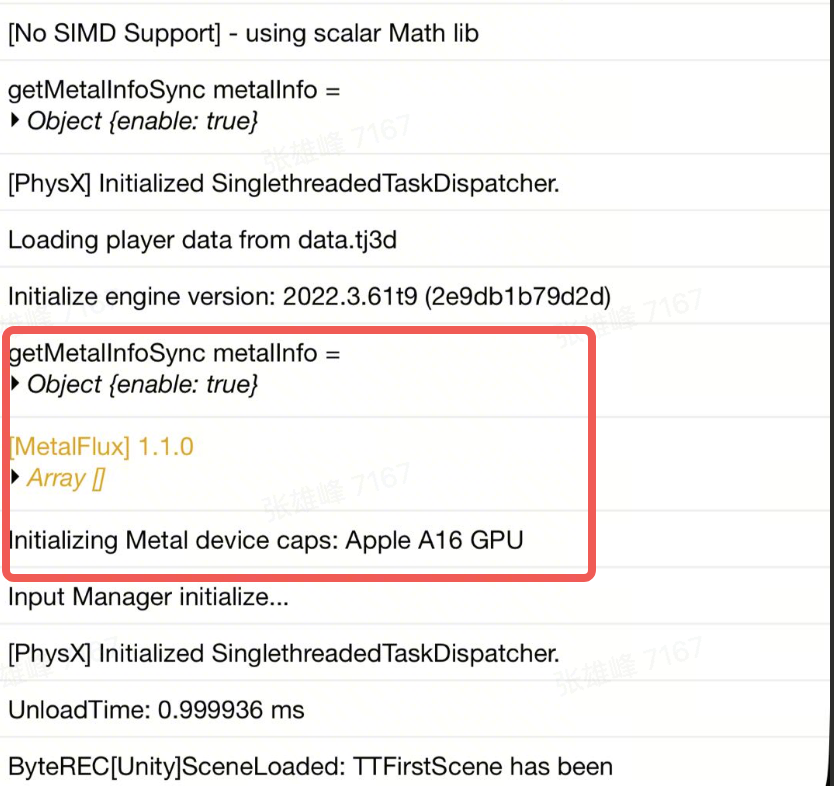

Q1. 如何判断游戏已经启动 iOS Metal 方案？
A1. 打开调试，重启小游戏，查看vConsole的日志。
Q2. 开启 Metal 模式后，存在异常渲染？
A2. 由于 WebGL 与 Metal 底层图形体系存在较大差异，部分渲染管线需完成原生适配改造，如需解决相关问题，欢迎随时与我们团队沟通，协同完成问题排查与适配优化。
Q3. 开启 Metal 模式后，性能反而变差了？
A3.
1）核查当前场景是否实际启用了分包能力；
2）验证分包逻辑的生效范围，确认是否仅在 WebGL 模式下执行分包操作，Metal 模式未开启分包机制；
3）若上述排查排除分包为问题诱因，则判定大概率是 Metal 方案的适配问题，建议与我方团队联动，共同开展问题定位与排查工作。
Q4. 启用 Metal 模式后，录屏与视频播放功能表现异常？
A4. 当前 Metal 模式下暂未支持录屏和视频播 放功能，因此使用时会出现异常。我们已将这两项功能的适配列入开发计划，会尽快完成优化并上线，请耐心等待。
联系我们
如有任何问题请咨询平台对接人
